Общие сведения:

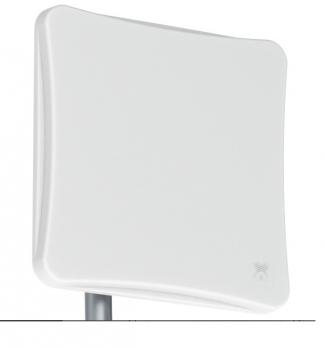

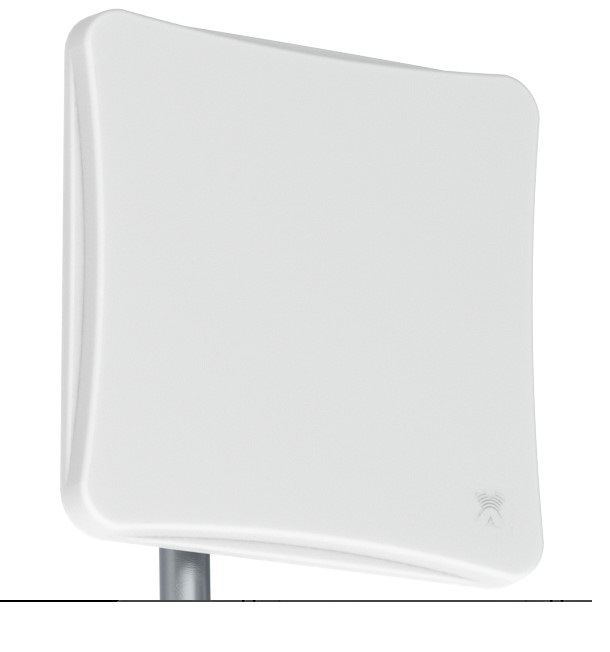

Панельная антенна ZETA F MIMO предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:
|
ZETA F MIMO является узконаправленной антенной и обладает хорошей пространственной избирательностью. Тип антенны – синфазная полосковая решетка.
Достоинства антенны ZETA MIMO:
- Активные излучателя антенны укрыты в пластиковый корпус.
- Для соединения антенны с роутером или модемом используется бюджетный кабель 75 Ом (SAT703)
- Простой монтаж кабельных разъемов
- Пластик корпуса антенны защищен от воздействия ультрафиолета и имеет увеличенный срок службы.
- Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе беспроводной сетевой карты и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера между модемом и антенной).
- Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрена регулировка угла наклона антенны и ее поляризации.
Комплект поставки:
- Антенна ZETA F MIMO
- Узел крепления на мачту
- Инструкция по установке (скачать)
- Упаковка (картон)
Дополнительное оборудование:
- Пигтейлы для соединения модема и антенны (опция)
Подключение к модему:
Для подключения антенны к современному 4G модему/роутеру необходимы 2 адаптера и 2 кабельные сборки. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов и роутеров.
Модель модема/роутера | Тип адаптера | Кабельная сборка |
Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT), ZTE MF79U, Huawei E8278s | TS-9/F-female | F-male/F-male |
E3372, E3276 (М150-1), E3272 | CRC-9/F-female | F-male/F-male |
Quectel EC25-E, Quectel EP06-E, AXR-5i, Тандем-4GM (Tandem-4GM-OEM), Тандем-4GL (Tandem-4GL),Тандем-4GS (Tandem-4GS-OEM), MikroTik R11e-LTE, Huawei me909s-120p v2, MikroTik R11e-4G, Sierra Wireless MC7455 | U.Fl / F-female | F-male/F-male |
Sierra Wireless AirPrime® EM7455 | MHF-4 / F-female | F-male/F-male |
LU-150/156 | MS-156 / F-female | F-male/F-male |
Роутеры Тандем 4GR (Tandem-4GR-2), Тандем 4G+ (Tandem-4G+), Тандем-3G PRO Huawei B612,B315, B525, TP-link TL-MR6400 |
SMA-male / F-female | F-male/F-male |
