Антенна стационарная PETRA BROAD BAND MIMO2x2 UNIBOX-2 для встраиваемого 4G-роутера АНТЭКС 3G/4G/LTE; 1700-2700 MHz; 14dB; гермоввод PG-7; без кабеля; 2 разъема SMA-штекеры в гермобоксе для роутера
- Тип товара: антенна
- 2G/GSM1800: да
- 3G/UMTS2100: да
- 4G/LTE1800: да
- 4G/LTE2600: да
- WiFi 2400: да
- Поддержка MIMO: да
- Коэффициент усиления: 14dB
- Разъем: SMA
- Тип исполнения: c гермобоксом
- Рабочий диапазон частот по входу №1, mHz: 1700-2700
- Рабочий диапазон частот по входу №2, mHz: 2400-2700
- Усиление, dBi: 12,0-14,5
- Ширина ДН в Н-плоскости, град: 30÷45
- Ширина ДН в Е-плоскости, град: 30÷45
- Уровень боковых лепестков, не более: -12dB
- Развязка между портами в диапазоне 2400-2700mHz, не менее: 30dB
- Входное сопротивление, Ohm: 50
- КСВ в рабочем диапазоне частот на входах, не более: 1,5
- Допустимая мощность, W: 10
- Наклон поляризации принимаемых/излучаемых волн по входу №1: -45°
- Наклон поляризации принимаемых/излучаемых волн по входу №2: +45°
- Масса антенны, крепления, бокса, удлинителя, g: 1900
- Крепление мачта диаметром: 20-52mm
- Диапазон рабочих температур: от -60°C до +80°C
- Габаритные размеры без крепления, m: 0,24х0,24х0,1
- Допустимая скорость ветра, m/s: 25
- Разъемы: 2 х SMA-male
- Материал защитного кожуха: морозостойкий поликарбонат с защитой от УФ излучения
- Материал антенны: оцинкованная сталь, латунь
- Материал крепления: сталь
- Класс защиты: IP 67

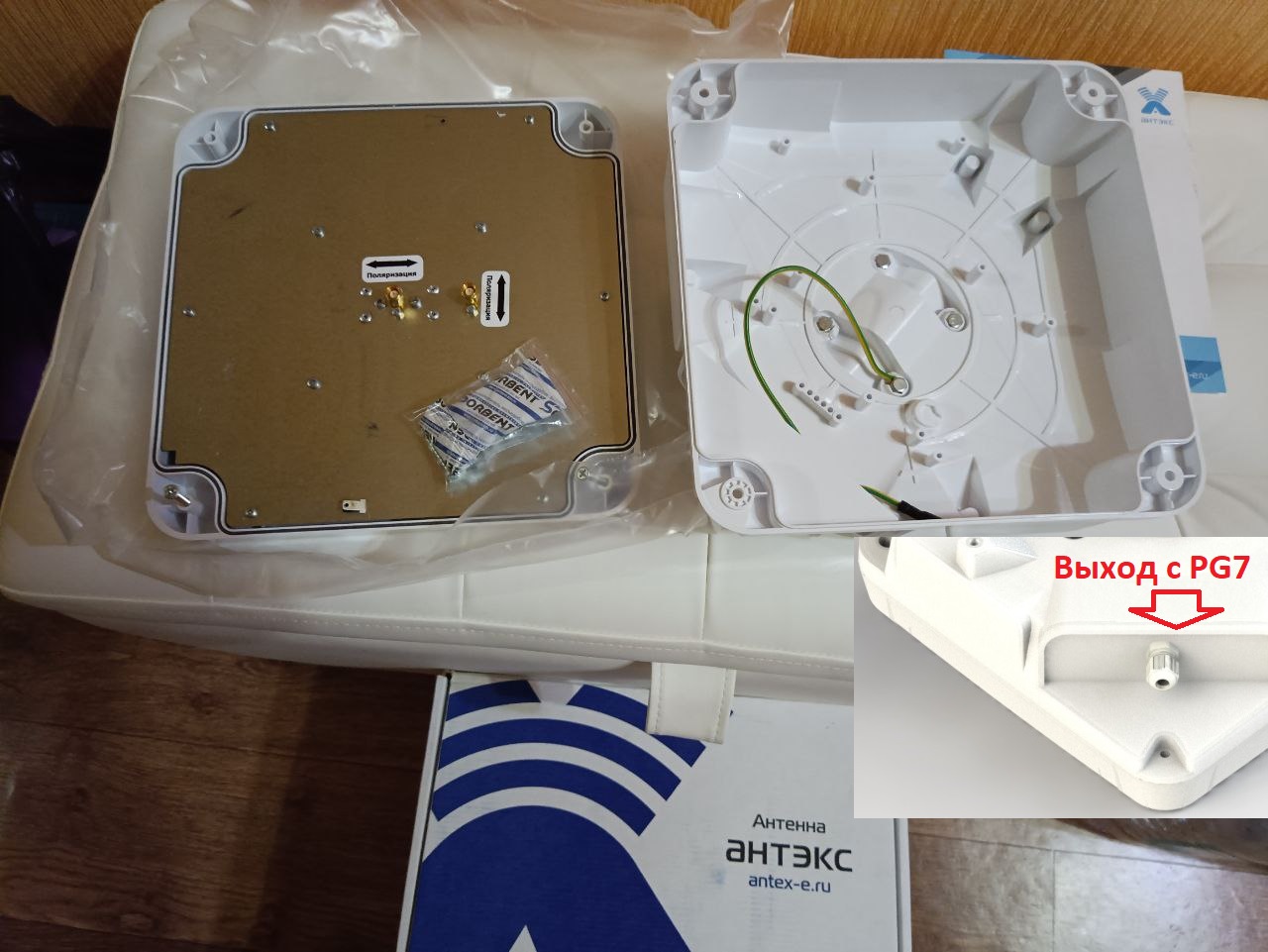

PETRA BB MIMO 2×2 UniBox представляет собой антенну, совмещенную с просторным герметичным боксом (UniBox) в который можно поместить встраиваемый бескорпусной Wi-Fi роутер с установленным 3G/4G модемом. Антенна снабжена разъемами SMA-male. Связь роутера, установленного в гермобокс, и компьютера, расположенного в помещении, осуществляется посредством Ethernet-кабеля длиной до 100 метров. Для питания роутера необходимо использовать PoE-инжектор и блок питания, соответствующий характеристикам роутера. Система UniBox — надежно защищает роутер от неблагоприятных погодных условий. Такое решение позволяет уменьшить до минимума потери в соединительных высокочастотных кабелях, соединяющих антенну и модем.
Общие сведения:
Панельная антенна PETRA Broad Band MIMO 2×2 UniBox предназначена для использования в комплекте с универсальными широкополосными модемами стандарта LTE2600, LTE1800, UMTS2100, WCDMA, HSDPA, HSUPA, WIFI и др. диапазона 1,7-2,7 ГГц. PETRA BB MIMO 2×2 UniBox является узконаправленной и рекомендуется к применению на значительном удалении от базовой станции (3-8 км). Благодаря поддержке антенной технологии MIMO 2×2, скорость передачи данных может достигать 150Мб/с. Герметичный корпус антенны позволяет разместить модемы типа Е392, E3276 (М150-1) и др. в непосредственной близости от антенны и получить более высокий уровень сигналов 3G, 4G LTE на входе модема.
PETRA BB MIMO 2×2 UniBox имеет уникальную конструкцию, позволяющую ей работать как в стандарте 3G, так и в 4G. Антенна имеет 2 входа/выхода. С 1-го выхода на модем поступают усиленные сигналы в диапазоне 1700-2700МГц, которые соответствуют стандартам GSM1800, EDGE, UMTS2100, WCDMA, HSDPA, HSUPA, LTE2600. Благодаря этому, вход №1 является основным. С 2-го выхода на модем поступают усиленные сигналы в диапазоне 2500-2700МГц, которые соответствуют стандарту LTE2600. Таким образом, вход №2 позволяет антенне поддерживать технологию MIMO 2×2 в стандарте 4G LTE2600.
По входу №1 антенна принимает сигналы с наклоном поляризацией -45° градусов в диапазоне 1700-2700МГц, и обладает коэффициентом усиления 12-14.5dBi. По входу №2 антенна принимает сигналы с наклоном поляризации +45° в диапазоне 2400-2700МГц, и обладает коэффициентом усиления 14.0-14.5dBi.
Достоинства:
Универсальная антенна с отличным усилением и работающая во всех скоростных стандартах
Надежное крепление роутера в боксе
Качественные разъемы для соединения модема и антенны
Герметичное исполнение
Морозостойкий и ультрафиолетостойкий материал корпуса
Возможность многократной сборки-разборки бокса
Комплект поставки:
Антенна PETRA BB MIMO 2×2 1 шт
Герметичный бокс 1 шт
Гермоввод PG-7 1 шт
Комплект крепления на трубу или мачту 1 шт
Подключение:
Для подключения антенны к модему используются адаптеры SMA/CRC9 или SMA/TS9.
Для питания роутера используется PoE-инжектор и блок питания, кабель витая пара.
Внимание! Модем, роутер, адаптеры, кабель, PoE-инжектор и блок питания в комплект поставки не входят и приобретаются отдельно.
