Параболическая антенна Антэкс Vika-27 MIMO BOX с гермобоксом для 3G/4G-роутера
Параболическая антенна Vika-27 MIMO предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов GSM1800, 3G (UMTS 2100), 4G (LTE1800, LTE2600), Wi-Fi (IEEE 802.11b, g, n) и в других системах диапазона 1700-2700 МГц.

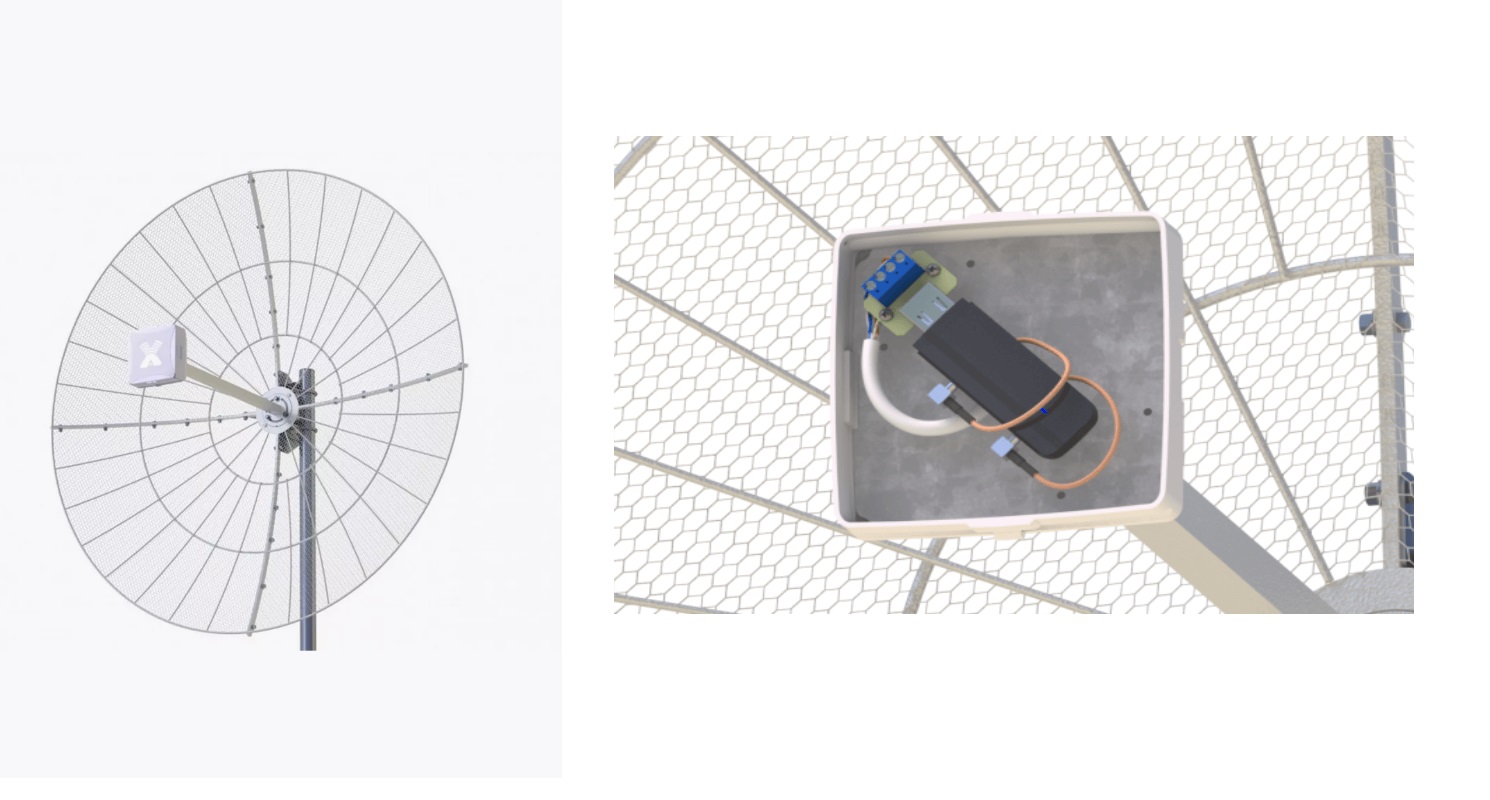

Главным отличием данной антенны от антенны Vika-27 MIMO является наличие бокса (IP53) для подключения 3G/4G-модема/роутера непосредственно к облучателю максимально короткими кабельными сборками (пигтейлами), благодаря чему минимизируются потери сигнала сотовой связи. Устройство надежно укрыто от осадков и резкого воздействия температуры в коробке облучателя, соответствующей стандарту защиты IP53.
Антенна является узконаправленной и имеет очень высокий коэффициент усиления, разработана специально для использования в системах усиления сотовой связи и беспроводного интернета на больших дистанциях от базовых станций операторов на границах и за границами зон доступа, где сигнал очень ослаблен и не может приниматься на встроенные антенны.
Благодаря поддержке технологии MIMO 2x2, скорость передачи данных при использовании этой антенны может значительно превышать 100Мб/с при работе с LTE-модемами Сat.4 или WiFi-адаптерами стандарта 802.11n. (Скорость передачи также зависит от общей загрузки базовых станций и других факторов.)
Тип антенны — прямофокусная зеркальная. Для уменьшения "парусности" в рефлекторе использована цельнометаллическая просечно-вытяжная сетка, размеры ячейки позволяют эффективно отражать электромагнитные волны во всех диапазонах сотовой связи. Рефлектор (тарелка) симметричен относительно оси, что обеспечивает идентичность диаграмм направленности и коэффициента усиления по обоим входам антенны.
В конструкции облучателя антенны использованы решения хорошо зарекомендовавшие себя в популярном облучателе UMO-3 MIMO, благодаря чему не требуется подстройка фокусного расстояния в зависимости от рабочей частоты. Излучающие элементы надежно укрыты в пластиковый корпус. Крепление облучателя позволяет изменять угол наклона поляризации, не снимая с мачты и не вращая антенну в целом.
Для удобства транспортировки до места установки, антенна имеет разборную конструкцию: зеркало собирается из четырех сегментов. Для увеличения корозостойкости в конструкции антенны используется алюминий, оцинкованная сталь и финишное порошково-полимерное покрытие.
Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрены: регулировка угла наклона (±15°), изменение азимута (поворот с креплением вокруг вертикальной трубы). Узел крепления антенны и используемый крепеж имеют защитное гальваническое покрытие.
Отличительные особенности:
• Высокий коэффициент усиления в широкой полосе частот;
• Низкая парусность благодаря ячеистой сетчатой рефлектора;
• Минимальные потери сигнала в коаксиальных кабелях из-за расположения модема непосредственно в коробке облучателя;
• Разборная конструкция антенны и как следствие — малые размеры при транспортировке, возможность отправки по почте;
• Не требуется установка фокусного расстояния при монтаже антенны, смене оператора или смене частот (стандарта связи);
• Наличие внутри облучателя двух излучающих систем с ортогональной поляризацией позволяет модему работать в режиме MIMO 2x2;
• Активные излучатели антенны укрыты в пластиковый корпус, защитные покрытия на всех металлических деталях;
• Входы антенны имеют короткое замыкание по постоянному току — не требуется установка грозозащиты в точке подключения антенны.
Технические характеристики:
- Рабочий диапазон частот, МГц 1700—2700
- Коэффициент усиления (зависит от частоты), dBi 2 х 23—27
- Ширина ДН (зависит от частоты), ° 6—10
- Уровень боковых лепестков, дБ <-17,5
- Отношение вперед/назад, дБ >22
- Волновое сопротивление, Ом 50
- КСВ в диапазоне 3G/4G/WIFI, не более 1,8
- Развязка между портами, дБ Более 25—30
- Допустимая мощность, Вт 10
- Поляризация Вертикальная + горизонтальная, X-pol
- Масса с креплением, г 5460
- Габаритные размеры, мм ∅1102 х 540
- Крепление на мачта диаметром 25-52мм
- Разъемы 2 х SMA-male
- Материал антенны Сталь, оцинкованная сталь, алюминий
- Материал защитной коробки Поликарбонат
- Рабочий температурный диапазон -50…+80 °С
Комплектация
Антенна Vika-27 MIMO в разобранном виде с гермобоксом и разъемами SMA-male, Узел крепления на мачту, Инструкция по установке, Упаковка (картон+полиэтилен)
Гарантийный срок
2 года
Характеристики
- Артикул
- 1086728575
- Тип
- Антенна для сотового сигнала
- Размещение
- Уличная
- Коэффициент усиления антенны, dBi
- 27
- Направленность антенны
- Направленная
- Вид антенны
- Внешняя
- Интерфейсы
- SMA
- Страна-изготовитель
- Россия
- Стандарты связи
: - GSM 1800, LTE 1800, UMTS 2100, Wi-Fi 802.11b/g/n, HSPA+, LTE 2600, 3G, 4G, MiMo
